纳米氧化锡锑（ATO）

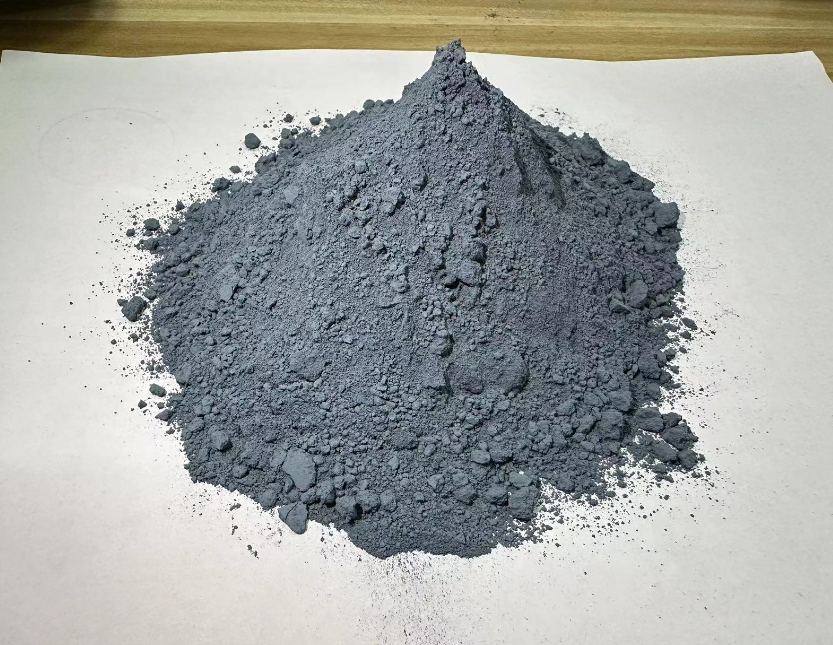

一、ATO的材料来源

ATO的化学组成主要是二氧化锡（SnO₂）和少量掺杂的锑（Sb），其关键原材料包括：

1. 氧化锡（SnO₂）：

• 来源：氧化锡通常由锡矿石（如锡石）提纯得到。锡矿石主要成分是二氧化锡（SnO₂），通过冶炼和化学提纯获得高纯度的氧化锡粉末。

• 制备方法：高纯度的氧化锡可以通过锡的氧化反应直接制得，也可以通过锡化合物（如氯化锡或硝酸锡）热分解得到。

2. 锑（Sb）：

• 来源：锑通常来自锑矿石（如辉锑矿，主要成分是硫化锑Sb₂S₃）。通过冶炼和化学提纯，可以获得高纯度的锑单质或锑化合物。

• 制备方法：在ATO的生产中，常用的锑化合物包括三氯化锑（SbCl₃）、氧化锑（Sb₂O₃）等，它们可以通过化学反应或直接购买获得。

二、ATO的生产工艺

ATO的生产主要涉及将锑掺杂到二氧化锡晶格中，以下是几种常见的生产工艺：

1. 溶胶-凝胶法：



   溶胶-凝胶法是一种常见的化学合成方法，适用于制备高纯度、均匀的氧化物纳米材料。

• 工艺流程：

• 优点：溶胶-凝胶法能够精确控制材料的组成和结构，适用于制备高均匀性和高分散性的ATO纳米粉体。

1. 溶胶制备：将锡盐（如氯化锡SnCl₄）和锑盐（如三氯化锑SbCl₃）溶解在溶剂中，通常使用水或醇类作为溶剂。通过加入适量的碱性物质（如氨水）调节溶液的pH值，使金属离子水解形成溶胶。

2. 凝胶形成：溶胶在适当条件下经过一段时间的老化，逐渐形成三维网络结构的凝胶。

3. 干燥与热处理：将凝胶干燥后在高温下煅烧，促使前驱物分解并形成ATO纳米颗粒。煅烧温度通常在400-600°C之间，具体取决于目标材料的粒径和性能要求。

2. 共沉淀法：



   共沉淀法是通过同时共沉淀多种金属离子来制备复合氧化物材料的常用方法。

• 工艺流程：

• 优点：共沉淀法工艺简单，适合大规模生产，且可以通过调节反应条件控制产物的组成和粒径。

1. 溶液制备：将锡盐（如氯化锡）和锑盐（如三氯化锑）溶解在水中形成均匀的溶液。

2. 共沉淀：加入沉淀剂（如氨水、碳酸钠），使锡和锑离子同时沉淀，生成含有锡和锑的共沉淀物。

3. 过滤与洗涤：将生成的共沉淀物过滤、洗涤以去除杂质。

4. 煅烧：将共沉淀物在高温下煅烧，使其转化为ATO粉体。

3. 化学气相沉积法（CVD）：



   化学气相沉积法是一种在气相中通过化学反应沉积薄膜的方法，常用于制备高质量的ATO薄膜。

• 工艺流程：

• 优点：CVD法制备的ATO薄膜具有高纯度、高致密性和优异的光电性能，广泛用于透明导电薄膜的生产。

1. 前驱体气化：将锡和锑的前驱体（如四氯化锡和三氯化锑）气化，并在载气（如氮气或氢气）流的带动下输送到反应室。

2. 沉积反应：在高温反应室中，气态前驱体分解并沉积在基底表面，形成含锑的氧化锡薄膜。

3. 后处理：对沉积的薄膜进行退火处理，以提高薄膜晶体质量和电学性能。

4. 喷雾热解法：



   喷雾热解法是一种通过雾化液体前驱体并在高温下分解形成氧化物颗粒的技术。

• 工艺流程：

• 优点：喷雾热解法适合大规模生产，能够制备粒径均匀的纳米ATO粉体，具有较高的生产效率。

1. 溶液制备：将锡盐和锑盐溶解在水或醇类溶剂中，制备均匀的前驱体溶液。

2. 雾化：将前驱体溶液通过超声或气流雾化器转化为微小的液滴。

3. 热解反应：雾化液滴在高温炉中迅速蒸发、分解，形成ATO纳米颗粒。

4. 收集：通过静电集尘器或其他收集装置将ATO颗粒收集。

三、ATO生产工艺中的关键控制因素

在ATO的生产过程中，有几个关键因素需要严格控制，以确保产品的质量和性能：

1. 锑的掺杂浓度：

• 锑的掺杂浓度直接影响ATO的导电性和透明性。一般来说，锑的质量分数在1-10%之间，通过精确控制掺杂浓度，可以优化ATO的光电性能。

2. 煅烧温度和时间：

• 煅烧过程中的温度和时间影响ATO的晶粒大小、结晶度和导电性能。高温煅烧有助于提高材料的导电性，但过高的温度可能导致颗粒的过度生长，影响透明性。

3. 前驱体的纯度：

• 前驱体的纯度对最终产品的性能至关重要。高纯度的锡盐和锑盐能够减少杂质的引入，提高ATO的光电性能和化学稳定性。

氧化锡锑（Antimony-doped Tin Oxide，简称 ATO）是一种重要的功能材料，化学式为 SnO₂:Sb。它由锡氧化物（SnO₂）中掺杂少量的锑（Sb）元素形成，是一种具有优异导电性和光学透明性的n型半导体材料。由于其独特的物理和化学性质，ATO在多个领域中得到了广泛应用。本文将详细介绍氧化锡锑的主要用途及其在各个领域中的具体应用。

一、透明导电材料

ATO最为广泛的应用之一是作为透明导电材料（Transparent Conductive Oxide, TCO），它结合了导电性和光学透明性，非常适合用于以下领域：

1. 平板显示器：

• 在液晶显示器（LCD）、有机发光二极管（OLED）显示器等平板显示器中，ATO薄膜常被用作透明电极材料。它能够传导电流，同时允许光线通过，从而实现显示器的高亮度和高对比度。

2. 触摸屏：

• 触摸屏技术广泛应用于智能手机、平板电脑和其他电子设备中。ATO薄膜被用作触摸屏的透明电极，提供精确的触摸响应和良好的电性能。

3. 太阳能电池：

• 在太阳能电池中，ATO薄膜可作为透明导电电极，特别是在薄膜太阳能电池（如CIGS、CdTe等）和有机太阳能电池中。它不仅具有良好的导电性，还能最大限度地透过太阳光，从而提高光电转换效率。

二、低辐射和节能玻璃

ATO在建筑和汽车玻璃中也有重要应用，特别是用于制造低辐射玻璃（Low-E Glass）和节能玻璃：

1. 低辐射玻璃：

• 低辐射玻璃通过在玻璃表面涂覆一层含有ATO的薄膜，来反射远红外线（热辐射），从而减少热量的传递。这种玻璃在夏季能有效阻挡外部热量进入室内，而在冬季则防止室内热量散失，提高建筑物的能源效率。

2. 汽车玻璃：

• 在汽车玻璃中，ATO薄膜也用于制造具有隔热功能的车窗玻璃。它不仅减少了车内温度的上升，还能降低空调系统的能耗，从而提高车内舒适性和燃油效率。

三、电磁屏蔽材料

ATO具有良好的导电性和屏蔽电磁辐射的能力，在电磁屏蔽材料方面有重要应用：

1. 电子设备的电磁屏蔽：

• 现代电子设备中，电磁干扰（EMI）是一个需要解决的问题。ATO薄膜或ATO复合材料能够有效地屏蔽电磁波，减少设备之间的电磁干扰，保护电路的正常运行。

2. 电磁屏蔽涂料：

• ATO粉末可以被添加到涂料中，制成电磁屏蔽涂料。这种涂料可以涂覆在建筑物或设备表面，形成电磁屏蔽层，广泛应用于电子设备外壳、航空航天器和军事设备中。

四、抗静电材料

由于ATO的导电性，它在抗静电材料领域也有着广泛应用：

1. 抗静电涂层：

• ATO可以被制成抗静电涂层，应用于电子元件、光学器件和包装材料表面，防止静电积累，保护敏感设备免受静电损坏。这些涂层在电子制造、光学仪器和半导体工业中尤为重要。

2. 抗静电纤维和织物：

• ATO粉末可以与聚合物材料混合，制成抗静电纤维或织物。这些材料广泛应用于防静电工作服、地毯、过滤器和其他需要防静电的应用场景。

五、催化剂和催化剂载体

ATO由于其良好的化学稳定性和导电性，还被用作催化剂或催化剂载体：

1. 氧化还原催化剂：

• ATO的表面活性和导电性使其成为氧化还原反应中理想的催化剂或催化剂载体。例如，在尾气处理、燃料电池和化学合成中，使用ATO能够增强催化剂的活性和稳定性，提高反应效率。

2. 光催化剂：

• 虽然ATO本身的光催化活性不高，但它可以与其他光催化材料（如二氧化钛TiO₂）复合，制成增强型光催化剂。这些复合材料在水处理、有机污染物降解和空气净化等领域具有重要应用。

六、红外吸收材料

ATO在红外吸收领域的应用也越来越受到关注：

1. 红外吸收涂料：

• ATO因其对红外线的吸收能力，被用于制备红外吸收涂料。这些涂料可以涂覆在建筑物、车辆或军事装备上，减少红外线的反射，起到隐身或伪装的作用。

2. 红外吸收薄膜：

• ATO薄膜在红外吸收方面有着广泛应用，尤其是在军事和安全领域，用于制造红外吸收窗、红外探测器的保护层和其他光学元件。

七、储能与传感器领域

ATO还在储能和传感器领域展现了潜在的应用价值：

1. 锂离子电池：

• ATO因其导电性和化学稳定性，被探索作为锂离子电池的负极材料或者导电添加剂，提高电池的容量和循环寿命。

2. 气体传感器：

• ATO基材料在气体传感器中也有一定应用，尤其是对氨气、乙醇和氢气等特定气体的敏感检测方面，ATO基传感器表现出良好的响应和选择性。
