昱烯瓴-甲烷二磺酸亚甲酯 MMDS[99591-74-9]

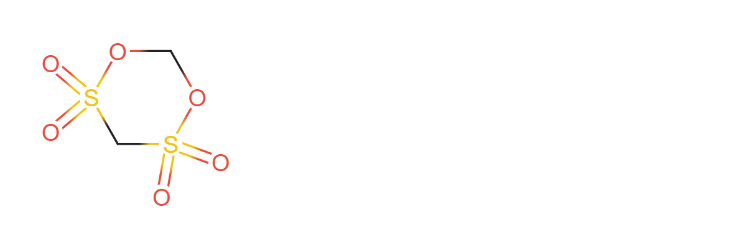

MMDS是甲烷二磺酸亚甲酯， 这个是一个很有特色的添加剂，结构上它是一种六元环化合物，甲烷二磺酸（MDA）与甲醛反应而得到。它是白色或类白色晶体或结晶性粉末,在电解液中比较容易变色。可能是因为磺酸酯在分解后可以在SEI中得到磺酸盐类的结构导锂离子能力好，它用于三元材料锂电池的能降低电池的阻抗。但同时也可能是由于分子结构中的甲醛结构，使得它容易导致电解液变色，给使用带来了一些顾虑。同时，这个化合物在成本上也不低，因此使用没有那么普遍，不过它仍 不 失为一种有效的添加剂，与DTD等联用可以进一步降低电池的内阻，有利于循环性能和高温性能。

添加了MMDS的电池具有很好的高温循环性能。适用于动力电池，特别是锰酸锂做正极材料的动力电池，MMDS能防止高温下溶出的锰元素吸附在负极表面，抑制了阻抗上升，有效提高了循环周期特性，可以大大增加其循环寿命。

可以提升钴酸锂电池在4.5V下循环寿命，用量 0.5%。加入MMDS后正极的表面膜从15~20nm下降到了3~5nm，薄的表面膜有利于减少电池内阻，提升性能。 MMDS高压下可在正极分解成膜，降低LiF的含量，提高界面导锂新能，同时抑制LiPF6及电解液在正极表面的分解。

为减少锰酸锂高温循环下的衰减,在1.0M LIPF6 in EC/DMC/EMC 电解液中加入 0.5% MMDS, 锰酸锂/锂 电池的200周循环容量从51%提升到了73%, EIS,XPS,SEM,TEM研究显示在锰酸锂表面形成了薄而导电的表面膜,抑制了电解质的氧化降解,提升了SEI导电性且利于锂离子迁移。

MMDS经常与DTD等联用，2%DTD+1%MMDS显著抑制三元材料的反应阻抗的增长(Cui Yongli等 Synthesis and Electrochemical Performance of Spheroid LiNi1/3Co1/3Mn1/3O2 in the Electrolyte Modified by Ethylene Sulfate and Methylene Methanedisulfonate).

Arumugam Rajalakshmi等报道添加剂组合: 2%PST+1%MMDS+1%TTSPi,EC:EMC=3:7, 1M LiPF6 电解液，报道添加剂的组合与正极表面涂层的协同作用可以提升电池的性能(DOI:10.1149/2.0171613jes)。
