负热膨胀材料

负热膨胀材料【磷钨酸锆】

发布时间：2024-01-24人气：267

名称:磷钨酸锆

英文名称:Phosphorus Zirconia Tungstate 或 Phosphotungstic Acid Zirconia简称:ZWP

分子式:Zr₂WO₄(PO₄)₂

分子量:620.28

磷钨酸锆(ZWP)在负热膨胀范围内具有良好的化学、热、机械稳定性和高温稳定性，具有温度范围大(25~800℃)负热膨胀温度范围内无相变，和不吸收。

该材料的负热膨胀系数为 -3 ppm/K。

对于要求高精度的器件材料，通过将负热膨胀材料与各种材料混合并形成复合材料,可以抑制热膨胀并减少材料因温度引起的尺寸变化

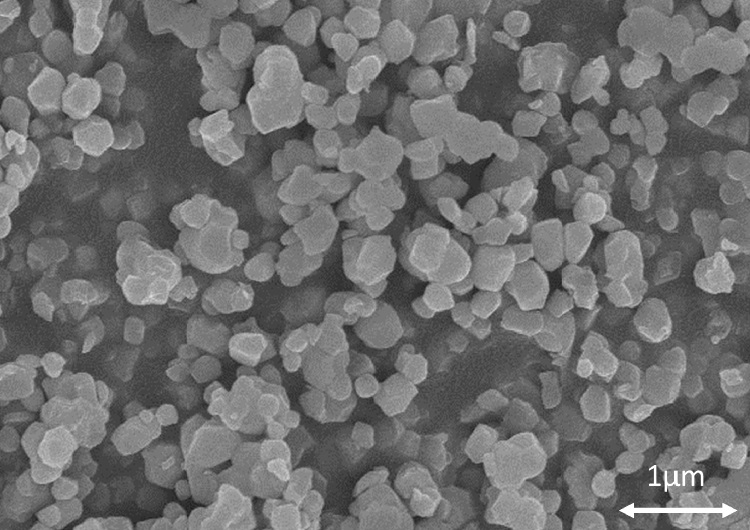

Serafit(细晶型)的SEM照片

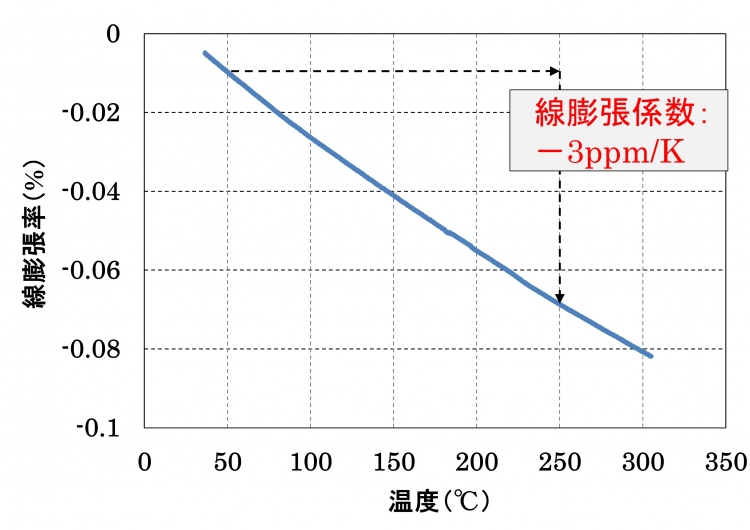

通过热机械分析(TMA)评估的热膨胀性能结果

物理特性

BET

(平方米克)

平均粒径(D50:4 m)

真比重

cm3

体积比重立方厘米(克/

细粒型

5.70

0.6

粗粒型

0.15

189

1. 3

特征

可与任何基材(例如树脂或玻璃)混合

根据添加量确认热膨胀抑制效果

根据基材的种类，可以期待超过混合法则的热膨胀抑制效果。

与磷钨酸锆复合的环氧树脂硬化棒随温度变化的尺寸变化率(基于30℃C长度)

含有 40 vom% 磷钨酸锆复合材料的环氧树脂硬化棒尺寸变化率的 ROM 近似结果与实际测量之间的差异

上一篇：没有了！

咨询热线：
